在化工生產過程中，經常遇到同一個儲罐內裝不同的介質，介質的密度也不相同，計算出來的質量就無法保證。很多工廠還在采用取樣瓶取樣，然后拿到化驗室，借助密度計來測量密度。儲罐內的介質更換一次就必須取樣測量一次，增加了小伙伴們的勞動強度。如果是有毒有害物質，還給小伙伴們的生命安全造成極大隱患。采用震攜式的密度計用來測量密度雖然精確，但是價格卻很昂貴，一般的小型工廠不愿意花那么多的錢用在測量密度上。所以小伙伴們也是束手無策！今天儀就教大家一種既省錢，又能測量粗略密度的方法：采用差壓式變送器測量?jī)?chǔ)罐內液體介質密度（單介質測量）！

常壓儲罐測量密度

根據公式：P=ρ×g×H（壓力=密度×重力加速度×高度）

根據以上公式可以推導出：ρ=P÷（h×g）[密度=壓力÷高度÷重力加速度]

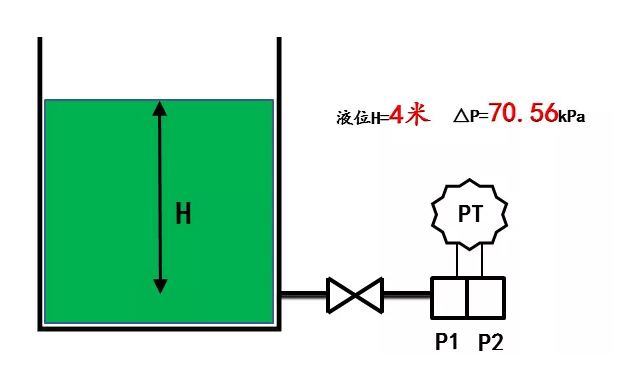

如下圖所示：

儲罐為敞口并與大氣聯通，差壓變送器P2端（低壓側）也與大氣聯通，液位H為4米，目前差壓變送器所顯示的差壓值△P=70.56kPa，求儲罐內液體的密度是多少？

據公式：ρ=P÷h÷g=70.56÷4÷9.8=1.8

所以我們就算出來了儲罐內液體介質的密度為1.8！是不是特別簡單？特別實用？

注意：

1.差壓變送器測量敞口儲罐介質密度要保持液位H不變。

2.如果結合其他形式的液位計使用，即使液位變化，單法蘭式差壓變送器也能測量密度（比如用雷達波測量液位，用差壓變送器測量壓力）。

正壓儲罐測量密度

根據公式：P=ρ×g×H（壓力=密度×重力加速度×高度）

根據以上公式可以推導出：ρ=P÷（h×g）[密度=壓力÷高度÷重力加速度]

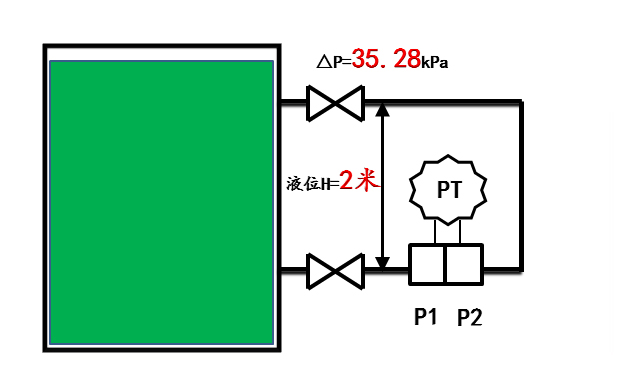

如下圖所示：

儲罐為密封容器且?guī)в幸欢▔毫Γp法蘭差壓變送器P2端（低壓側）聯通儲罐上部，雙法蘭差壓變送器P1端（高壓側）聯通儲罐下部，上下取壓口間距H為2m，目前差壓變送器所顯示的差壓值△P=35.28kPa，求儲罐內液體的密度是多少？

據公式：ρ=P÷h÷g=35.28÷2÷9.8=1.8

所以我們就算出來了儲罐內液體介質的密度也是1.8！

注意：

1．雙法蘭式差壓變送器測量正壓儲罐介質密度要保持上下取壓口距離不變。

2．雙法蘭式差壓變送器測量正壓儲罐介質要保持液位高于或等于上取壓口位置。

3.   如果結合其他形式的液位計使用，即使液位變化，雙法蘭式差壓變送器也能測       量密度（比如用雷達波測量液位，用差壓變送器測量壓力）。

4.   以上數值未加入零點遷移量，如想學習可查詢往期文章。

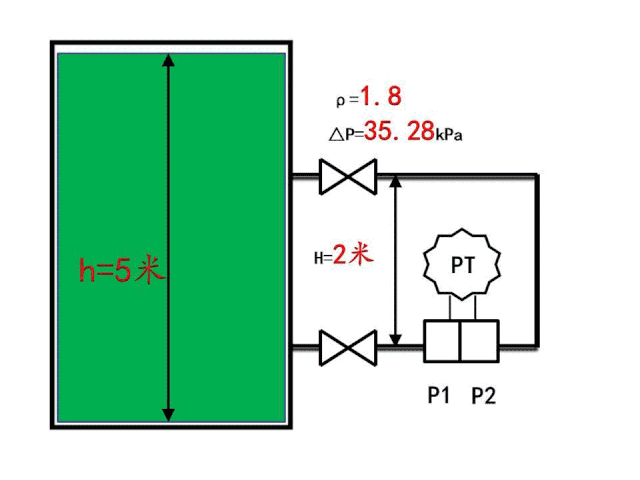

我們來看動畫熟悉液位變化對測量密度的影響吧
